Planificación Meticulosa y Técnicas de Fabricación Ad-Hoc Esenciales para el Desarrollo de Vigas Metálicas Personalizadas a Medida Destinadas a Proyectos Especiales en Acero Estructural Armado o Fabricado en Bogotá y Colombia.

La concepción y materialización de vigas metálicas personalizadas a medida para proyectos especiales representa un desafío singular dentro del ámbito de las estructuras metálicas en acero armadas o fabricadas. A diferencia de la producción seriada de perfiles estandarizados, cada viga personalizada es, por definición, un prototipo, una solución de ingeniería diseñada y construida para cumplir requisitos únicos de carga, geometría, conexión y estética. Este carácter 'ad-hoc' (diseñado para un propósito específico) impregna todo el ciclo de vida del componente, desde la interpretación inicial de los planos de diseño hasta el montaje final en obra. La clave del éxito en estos emprendimientos radica en una planificación extraordinariamente detallada y en la aplicación flexible y experta de un conjunto diverso de técnicas de fabricación adaptadas a la singularidad de cada pieza. Este enfoque es particularmente relevante en el contexto colombiano, donde la diversidad geográfica y arquitectónica a menudo demanda soluciones estructurales fuera de lo común, tanto en grandes metrópolis como Bogotá como en proyectos regionales.

La Esencia de la Planificación Ad-Hoc en Vigas Únicas

La planificación para una viga personalizada difiere radicalmente de la planificación para producción en masa. No se trata simplemente de programar una línea de producción, sino de trazar un camino único y a menudo complejo para un solo componente o un lote muy pequeño de componentes idénticos. Este proceso exige una profunda comprensión de los planos de ingeniería, las especificaciones del proyecto y las capacidades del taller.

Interpretación Profunda de los Requerimientos del Diseño

El punto de partida es siempre una análisis minucioso de la documentación técnica proporcionada por el equipo de diseño estructural. Esto incluye no solo las dimensiones y la geometría general de la viga, sino también detalles críticos como:

• Tipos y grados de acero especificados: La selección del material base (aceros estructurales como A36, A572 Grado 50, aceros de alta resistencia, etc.) impacta directamente en las técnicas de corte, conformado y soldadura a emplear.
• Tolerancias dimensionales y geométricas: Las vigas personalizadas a menudo tienen tolerancias más estrictas que los perfiles estándar, especialmente en puntos de conexión o interfaces con otros elementos estructurales o arquitectónicos. La planificación debe asegurar que estas tolerancias puedan ser alcanzadas y verificadas.

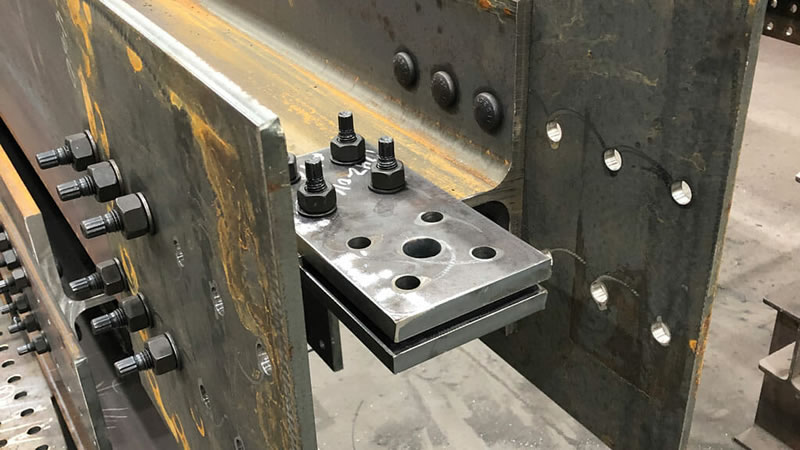

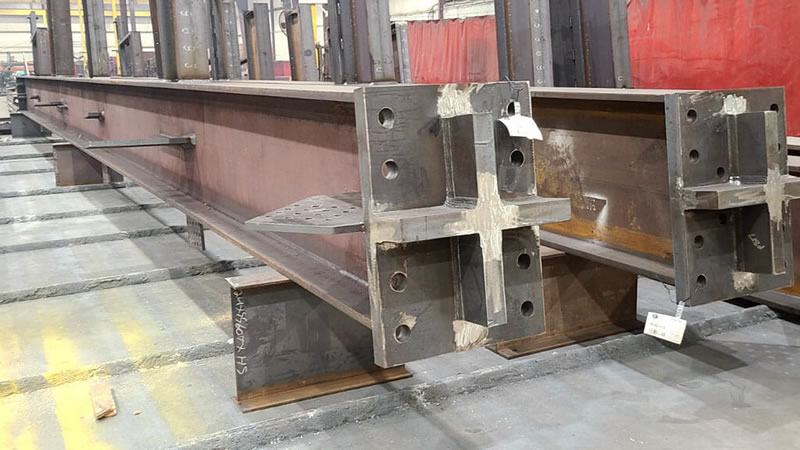

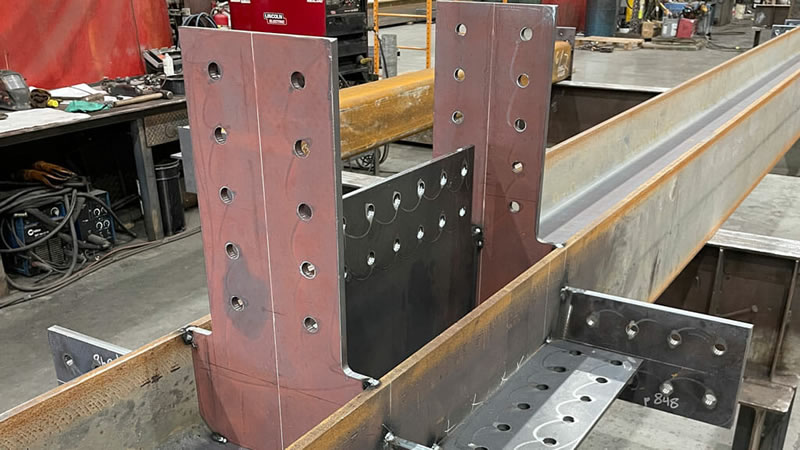

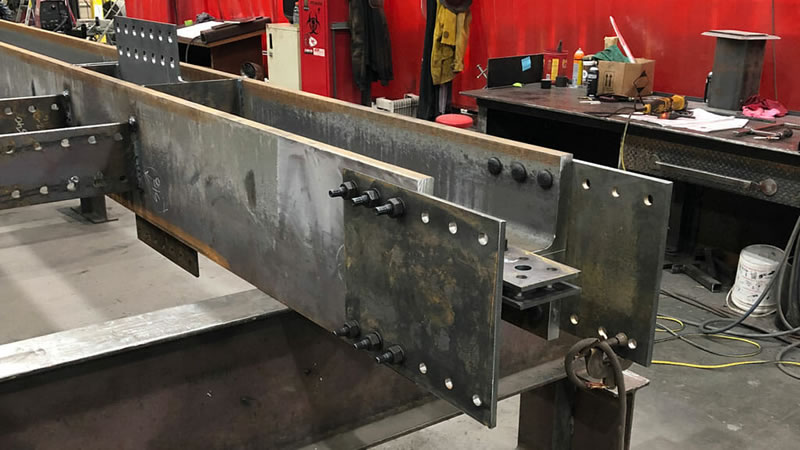

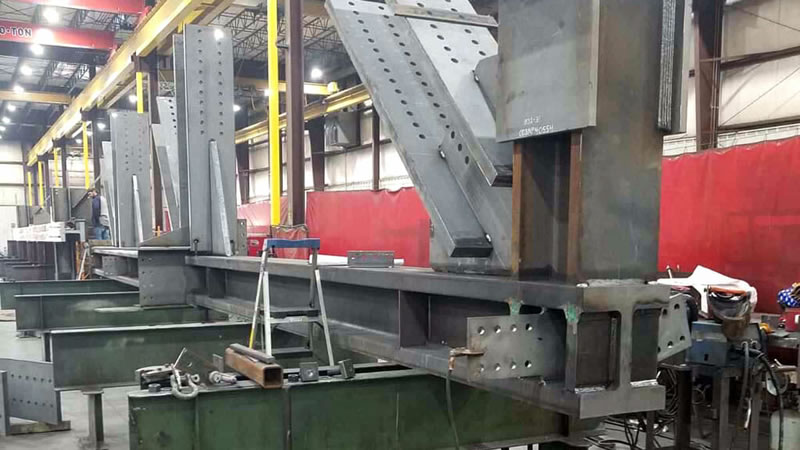

• Detalles de conexiones: La forma en que la viga se conectará a columnas, otras vigas o losas (mediante pernos, soldadura en sitio, placas de extremo especiales, cartelas complejas) dicta la precisión necesaria en la fabricación de esos puntos de interfaz.

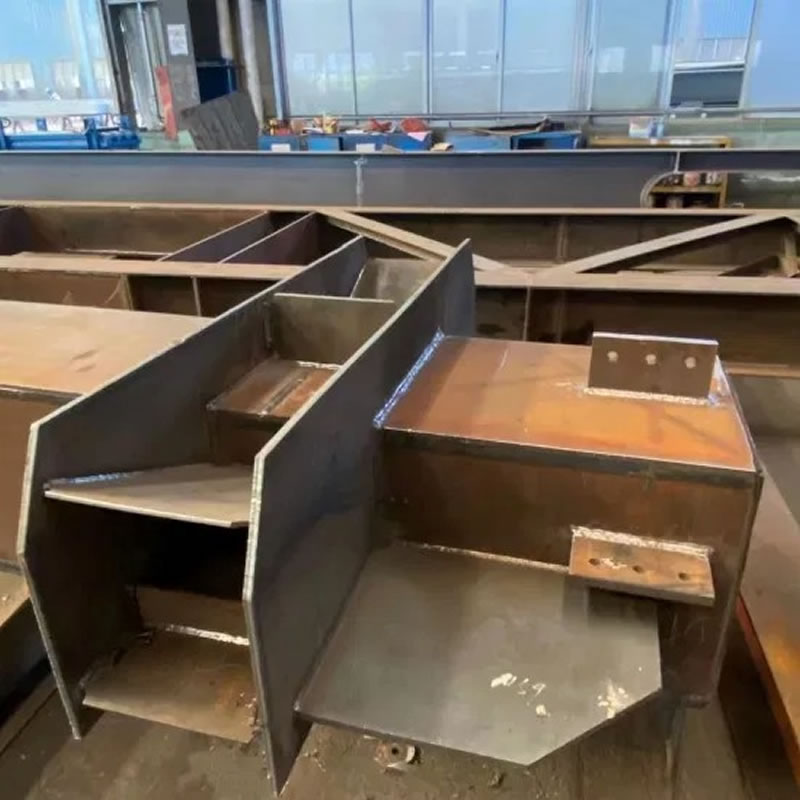

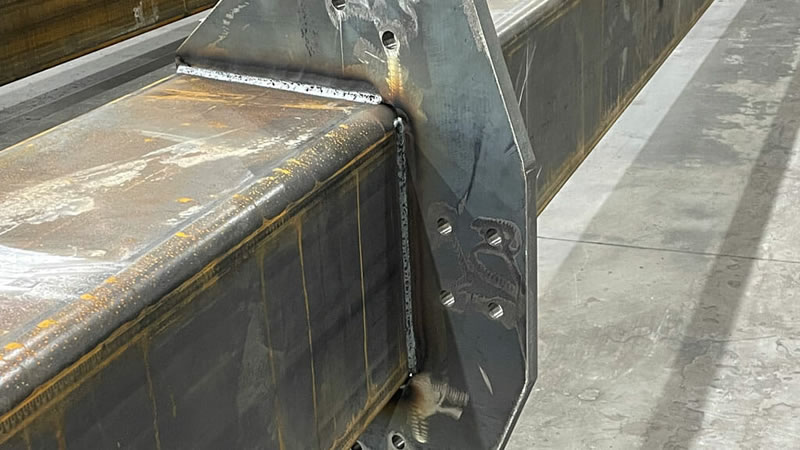

• Requisitos de soldadura: Los planos especificarán los tipos de junta (a tope, en ángulo, de solape), los tamaños de soldadura, los procesos (SMAW, GMAW, FCAW, SAW), los requisitos de precalentamiento o tratamiento térmico post-soldadura, y los criterios de inspección (visual, partículas magnéticas, ultrasonido, radiografía).

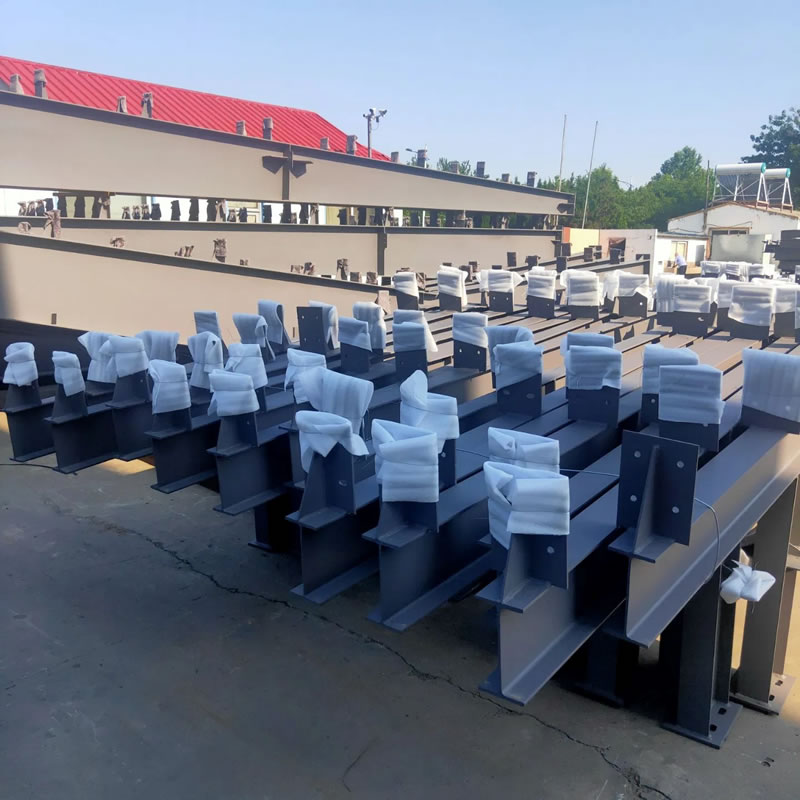

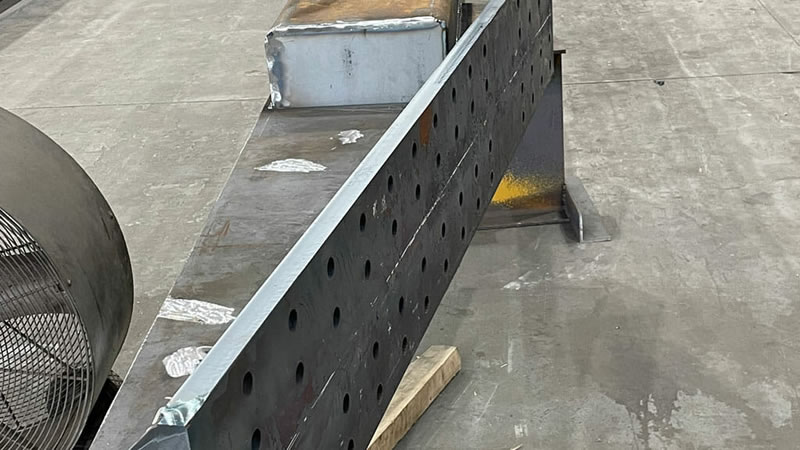

• Acabados superficiales y protección contra la corrosión: Los requisitos de limpieza (chorreado abrasivo según normas SSPC), imprimación y pintura final deben integrarse en la secuencia de fabricación para asegurar la adherencia y durabilidad del sistema de protección.
• Geometrías complejas: Vigas curvas, alabeadas, con cambios de sección, perforaciones no estándar, rigidizadores intrincados o cualquier otra característica no convencional requiere una atención especial desde la planificación inicial.

Esta fase de interpretación a menudo involucra una comunicación fluida y iterativa entre el equipo de fabricación (ingenieros de planta, planificadores, supervisores) y los diseñadores estructurales para aclarar cualquier ambigüedad y asegurar una comprensión compartida de la intención del diseño.

Desarrollo de la Secuencia Detallada de Fabricación

Una vez comprendidos los requisitos, el siguiente paso es descomponer la fabricación de la viga en una secuencia lógica y detallada de operaciones. Esto no es una lista genérica, sino un plan de ruta específico para esa viga en particular. La pregunta central es: ¿Cómo se transforma la materia prima (planchas, perfiles) en el componente final cumpliendo todas las especificaciones?

La secuencia típica, aunque adaptada a cada caso, podría incluir:

1. Recepción e inspección de materia prima: Verificar certificados de calidad, dimensiones y estado del acero.
2. Trazado o marcado: Transferir la geometría de los planos al material base, ya sea manualmente o mediante sistemas automatizados vinculados a modelos CAD/CAM.
3. Operaciones de corte: Seleccionar y ejecutar las técnicas de corte más adecuadas para cada parte de la viga (alma, alas, rigidizadores, placas de conexión).
4. Preparación de bordes para soldadura: Biselado, limpieza y acondicionamiento de las juntas según especificaciones.
5. Operaciones de conformado (si aplica): Curvado, plegado, rolado u otros procesos para lograr geometrías no planas.
6. Pre-ensamble o armado: Posicionar y sujetar temporalmente las diferentes piezas que componen la viga (alma, alas, rigidizadores) utilizando puentes de soldadura (punteado) o elementos mecánicos temporales. Aquí es donde las plantillas (jigs) juegan un papel vital.
7. Soldadura: Ejecutar las soldaduras definitivas siguiendo una secuencia predeterminada para controlar el calor aportado y minimizar deformaciones.
8. Enderezado o corrección de deformaciones (si es necesario): Aplicar técnicas mecánicas o térmicas para llevar la viga a las tolerancias geométricas finales.
9. Maquinado post-soldadura (si aplica): Operaciones como fresado o taladrado de precisión en placas de conexión o superficies de apoyo.
10. Limpieza y preparación de superficie: Eliminar escoria, salpicaduras, óxido y contaminantes.
11. Aplicación de recubrimientos: Imprimación y capas de acabado según especificaciones.
12. Inspección final y control de calidad: Verificación dimensional, geométrica, de soldaduras (END) y de acabados.
13. Marcado final y preparación para despacho: Identificación clara de la pieza y protección para el transporte.

La complejidad reside en que estas etapas no siempre son estrictamente lineales y pueden tener interdependencias significativas. Por ejemplo, la decisión sobre la secuencia de soldadura puede influir en cómo se diseñan las plantillas de ensamble, o la necesidad de un maquinado de precisión puede requerir dejar material adicional durante el corte.

Selección de Técnicas de Corte para Geometrías Complejas y Espesores Variables

El corte preciso de las planchas y perfiles de acero que formarán la viga personalizada es una de las primeras etapas críticas de la fabricación. La elección de la técnica de corte adecuada depende de múltiples factores, incluyendo la geometría requerida (recta, curva, contornos complejos), el espesor del material, la precisión dimensional necesaria, la calidad del borde deseada (rugosidad, zona afectada por el calor - ZAC), y consideraciones económicas (velocidad de corte, costo operativo). Para vigas ad-hoc con geometrías curvas o espesores variables, las técnicas más relevantes son:

Corte por Plasma (Plasma Arc Cutting - PAC)

• Principio: Utiliza un arco eléctrico para ionizar un gas (aire, oxígeno, nitrógeno, argón) a alta temperatura, creando un chorro de plasma que funde y expulsa el metal.
• Aplicabilidad: Muy versátil para aceros al carbono y aleados, así como aceros inoxidables y aluminio. Eficaz en un amplio rango de espesores, desde láminas delgadas hasta planchas de varias pulgadas. Adecuado para cortes rectos y curvos.
• Ventajas: Altas velocidades de corte en espesores medios. Buena relación costo-beneficio para muchas aplicaciones. Equipos disponibles en configuraciones manuales y mecanizadas (CNC). El plasma de alta definición (HD Plasma) ofrece mayor precisión y calidad de borde, acercándose al láser en ciertos rangos.
• Consideraciones para Vigas Personalizadas: Excelente opción para cortar las almas y alas de vigas armadas, especialmente si tienen contornos curvos o formas no rectangulares. Ideal para cortar rigidizadores, cartelas y placas de conexión con geometrías complejas. La ZAC es mayor que con láser o chorro de agua, lo que debe considerarse si afecta propiedades metalúrgicas críticas o requiere mecanizado posterior del borde. El ángulo del corte (bisel) puede ser una limitación en espesores muy gruesos si no se usan sistemas de control de bisel avanzados.

Corte por Láser (Laser Beam Cutting - LBC)

• Principio: Utiliza un haz de luz coherente de alta energía, enfocado en un punto muy pequeño, para fundir, vaporizar o quemar el material. Un gas de asistencia (oxígeno para acero al carbono, nitrógeno para acero inoxidable) ayuda a expulsar el material fundido.
• Aplicabilidad: Principalmente para espesores delgados a medios (hasta aproximadamente 25-40 mm en acero al carbono, dependiendo de la potencia del láser). Excelente para acero al carbono, acero inoxidable, y algunos aceros aleados.
• Ventajas: Muy alta precisión y tolerancias ajustadas. Calidad de borde superior con mínima ZAC y sangría (kerf) estrecha. Permite cortar contornos muy intrincados y detalles finos. Altas velocidades de corte en materiales delgados. Proceso altamente automatizable (CNC).
• Consideraciones para Vigas Personalizadas: Ideal para componentes de la viga que requieran máxima precisión, como placas de conexión con patrones de agujeros complejos o elementos con tolerancias muy estrictas. Muy adecuado para cortar planchas delgadas o de espesor medio con geometrías curvas o patrones complejos. Menos económico que el plasma para espesores mayores o cuando la precisión extrema no es el factor dominante. La reflectividad de algunos materiales puede ser un desafío.

Corte por Chorro de Agua (Waterjet Cutting - WJC / Abrasive Waterjet Cutting - AWJC)

• Principio: Utiliza un chorro de agua a ultra alta presión (hasta 60,000 psi o más), generalmente mezclado con un abrasivo (como granate), para erosionar el material. Es un proceso de corte en frío.
• Aplicabilidad: Capaz de cortar prácticamente cualquier material, incluyendo metales gruesos (varias pulgadas), materiales sensibles al calor, compuestos, vidrio, piedra, etc.
• Ventajas: Proceso en frío, por lo que no genera ZAC ni tensiones térmicas residuales. No altera las propiedades metalúrgicas del material en los bordes. Alta precisión y buena calidad de borde. Capacidad para cortar materiales muy gruesos. Puede cortar geometrías muy complejas.
• Consideraciones para Vigas Personalizadas: Opción preferente cuando la ausencia de ZAC es crítica (por ejemplo, para ciertos aceros de alta resistencia o si se requiere soldadura de precisión directamente en el borde cortado sin mecanizado posterior). Ideal para espesores muy variables dentro de una misma pieza o para planchas muy gruesas donde el láser o el plasma pueden tener limitaciones de calidad o generar demasiada deformación térmica. Las velocidades de corte son generalmente más lentas que el plasma o el láser, especialmente en materiales gruesos, lo que incrementa el costo por pieza. La gestión del abrasivo y el agua requiere sistemas adecuados.

A continuación, se presenta una comparación orientativa de estas técnicas para la fabricación de componentes de vigas personalizadas:

Comparativa de Técnicas de Corte para Componentes de Vigas Ad-Hoc

La elección final de la técnica de corte para una viga personalizada específica a menudo implica una combinación de métodos. Por ejemplo, las almas y alas principales podrían cortarse con plasma de alta definición por su eficiencia en espesores medios y grandes, mientras que las placas de conexión críticas podrían cortarse con láser para asegurar la precisión de los agujeros, y secciones muy gruesas o de materiales especiales podrían requerir chorro de agua. La planificación debe definir claramente qué proceso se usará para cada componente de la viga, asegurando que las capacidades del taller en Bogotá o donde se realice la fabricación sean adecuadas.

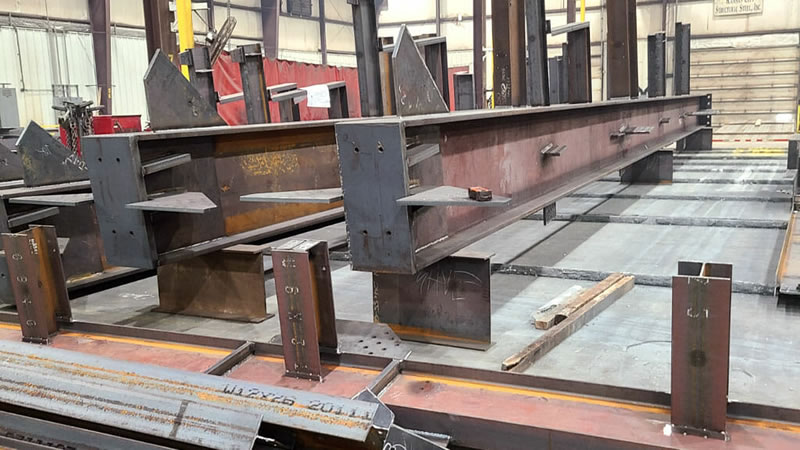

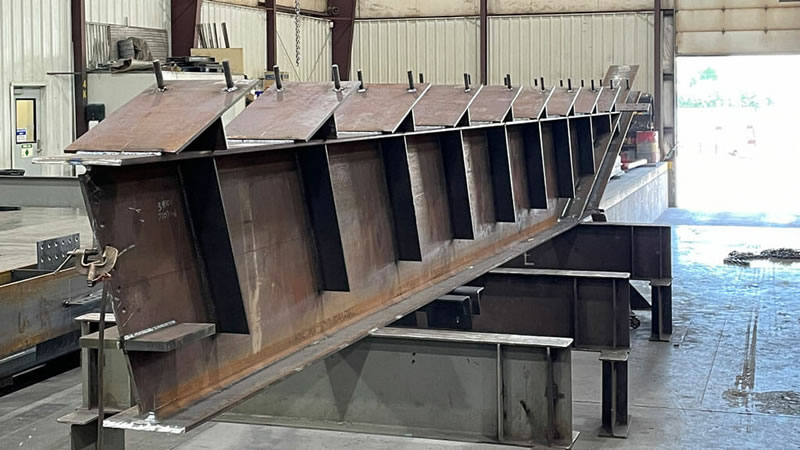

Diseño y Construcción de Plantillas (Jigs) para Ensamble y Soldadura de Precisión

En la fabricación ad-hoc de vigas personalizadas, donde cada pieza puede ser única en su geometría y tamaño, las plantillas o utillajes de ensamble y soldadura (comúnmente conocidos como 'jigs' o 'fixtures') son herramientas indispensables. Su función principal es posicionar y sujetar de manera precisa y rígida los diferentes componentes de la viga (alma, alas, rigidizadores, placas de conexión) durante las operaciones de punteado y soldadura definitiva. Esto es vital para:

• Asegurar la Geometría Final: Garantizar que la viga ensamblada cumpla con las dimensiones, alineaciones, ángulos y curvaturas especificadas en los planos, dentro de las tolerancias requeridas.
• Controlar las Deformaciones por Soldadura: Al restringir el movimiento de las piezas durante el ciclo térmico de la soldadura, las plantillas ayudan a minimizar las distorsiones (contracciones, alabeos, pandeos) que de otro modo ocurrirían.
• Mejorar la Eficiencia y Repetibilidad (incluso en lotes pequeños): Facilitan el posicionamiento rápido y correcto de las piezas, reduciendo el tiempo de ensamble y asegurando la consistencia si se fabrican varias vigas idénticas o similares.
• Garantizar la Seguridad: Soportan el peso de los componentes y los mantienen estables durante el trabajo, previniendo movimientos inesperados.

Principios de Diseño de Plantillas para Vigas Ad-Hoc

El diseño de una plantilla para una viga personalizada es en sí mismo un ejercicio de ingeniería. Debe ser robusta, precisa, fácil de usar y, a menudo, adaptable si debe servir para variantes de diseño. Consideraciones clave incluyen:

• Referencia y Localización: La plantilla debe tener puntos de referencia claros y elementos de localización precisos (topes, pines, guías) que definan la posición exacta de cada componente de la viga. Se deben respetar los 3-2-1 principios de localización para restringir los grados de libertad adecuadamente.
• Sujeción (Clamping): Debe incorporar mecanismos de sujeción (bridas manuales, neumáticas, hidráulicas) que mantengan las piezas firmemente en posición contra las fuerzas de soldadura y la gravedad, pero sin introducir deformaciones indebidas en las propias piezas. La fuerza y ubicación de las bridas son críticas.
• Rigidez y Estabilidad: La estructura de la plantilla debe ser suficientemente rígida para resistir las fuerzas de sujeción y las tensiones inducidas por la soldadura sin deflectarse. Debe ser estable sobre el piso o la bancada de trabajo.
• Accesibilidad para Soldadura y Medición: El diseño debe permitir un acceso adecuado para que los soldadores realicen las uniones requeridas y para que el personal de calidad pueda realizar mediciones intermedias sin desmontar completamente la pieza.
• Facilidad de Carga y Descarga: Debe ser relativamente sencillo cargar los componentes individuales en la plantilla y descargar la viga ensamblada una vez soldada. Esto es especialmente importante para vigas grandes y pesadas.
• Consideración de la Secuencia de Soldadura: El diseño de la plantilla puede necesitar adaptarse a la secuencia de soldadura planificada para permitir el acceso a las juntas en el orden correcto y para gestionar la liberación controlada de tensiones si es necesario.
• Materiales y Construcción: Las plantillas suelen construirse con perfiles de acero estructural, placas y componentes mecanizados. Las superficies de contacto críticas pueden requerir mecanizado para mayor precisión. A veces se usan materiales no ferrosos o recubrimientos antiadherentes para evitar que las salpicaduras de soldadura se peguen.
• Adaptabilidad y Modularidad: Para proyectos con varias vigas similares pero no idénticas, puede ser ventajoso diseñar plantillas modulares o ajustables que puedan adaptarse a diferentes dimensiones o geometrías con cambios menores.

El diseño de plantillas a menudo se realiza utilizando software CAD 3D, lo que permite visualizar el ensamble completo, verificar interferencias, simular el acceso para soldadura y generar planos de fabricación para la propia plantilla. La colaboración entre los ingenieros de diseño de la viga, los ingenieros de fabricación y los operarios experimentados es valiosa para crear plantillas efectivas y prácticas.

Construcción y Validación de Plantillas

Una vez diseñada, la plantilla se fabrica siguiendo sus propios planos. La precisión en la fabricación de la plantilla es fundamental, ya que cualquier error en ella se transferirá directamente a la viga. Antes de su uso en producción, la plantilla debe ser validada:

• Verificación Dimensional: Medir las dimensiones críticas de la plantilla (distancias entre topes, ángulos, planitud de superficies de apoyo) para asegurar que coinciden con el diseño.
• Prueba de Ensamble (Fit-up Test): Realizar un ensamble de prueba con piezas representativas (o incluso las primeras piezas reales) para verificar que todos los componentes encajan correctamente y que los mecanismos de sujeción funcionan como se espera.
• Ajustes y Puesta a Punto: Realizar los ajustes necesarios en la plantilla basándose en los resultados de la verificación y la prueba de ensamble.

Para vigas de gran tamaño o complejidad, como las que se pueden requerir en proyectos de infraestructura o edificaciones emblemáticas en Bogotá, la inversión en plantillas bien diseñadas y construidas es considerable, pero se justifica por la garantía de calidad dimensional y la reducción de costosos retrabajos o problemas de montaje en obra.

A continuación, se resumen algunos aspectos clave en el diseño de plantillas para fabricación ad-hoc:

Consideraciones en el Diseño de Plantillas (Jigs) para Vigas Únicas

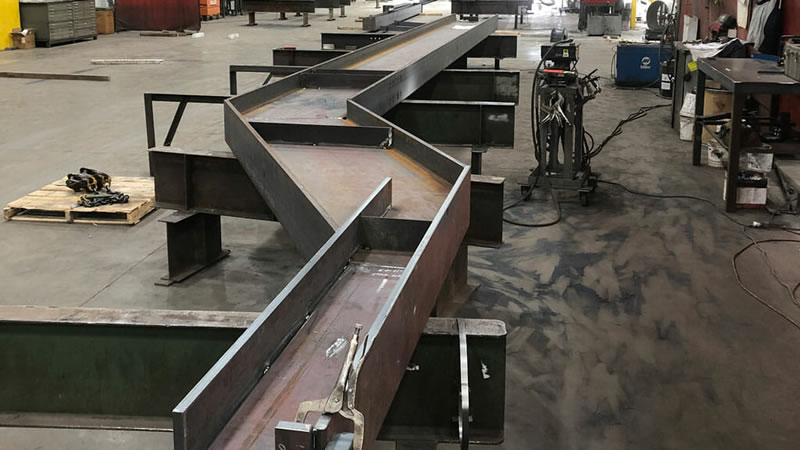

Aplicación de Métodos de Conformado en Frío y en Caliente para Geometrías Complejas

Muchas vigas personalizadas requieren geometrías que van más allá de los perfiles rectos estándar. Curvaturas suaves o pronunciadas, cambios de sección cónicos, formas tridimensionales alabeadas o transiciones complejas entre diferentes perfiles son características comunes en puentes, cubiertas arquitectónicas, estructuras offshore o componentes industriales especiales. Lograr estas formas en el acero requiere la aplicación controlada de técnicas de conformado, que pueden realizarse en frío o en caliente.

Conformado en Frío

El conformado en frío implica deformar el acero a temperatura ambiente o ligeramente elevada, pero por debajo de su temperatura de recristalización. Se basa en la capacidad del acero de deformarse plásticamente bajo tensión mecánica.

• Plegado (Bending/Press Braking): Utiliza una prensa plegadora con un punzón y una matriz para doblar planchas o perfiles a lo largo de una línea recta, creando ángulos. Es común para formar secciones en U, C, L o ángulos no estándar a partir de planchas, que luego pueden usarse como componentes de una viga armada. Limitado a dobleces lineales.
• Rolado o Curvado (Rolling/Bending Rolls): Emplea máquinas con tres o cuatro rodillos que inducen una curvatura progresiva en planchas o perfiles (ángulos, vigas I, H, canales, tubos). Ajustando la posición de los rodillos, se pueden lograr diferentes radios de curvatura. Es el método principal para crear vigas curvas (en el plano del alma o de las alas), anillos o segmentos curvos. Requiere operarios expertos para controlar el proceso y evitar ondulaciones o deformaciones no deseadas. Puede usarse para curvar vigas I/H "por el camino fácil" (eje débil) o "por el camino difícil" (eje fuerte), siendo este último mucho más exigente.
• Curvado por Inducción en Frío (Cold Induction Bending): Una técnica más avanzada donde una bobina de inducción calienta una banda estrecha del perfil mientras se aplica una fuerza de flexión. El calentamiento es muy localizado y controlado, seguido de un enfriamiento rápido (a menudo con agua). Permite lograr curvas de radio pequeño con menor distorsión de la sección transversal que el rolado convencional, especialmente en perfiles huecos o secciones gruesas. Aunque implica calor, se considera "frío" en el sentido metalúrgico si la temperatura se mantiene por debajo de ciertos límites críticos para evitar cambios de fase indeseados.
• Estampado o Embutición (Stamping/Drawing): Utilizado para formas más complejas en chapa fina, donde una prensa fuerza el material contra una matriz. Menos común para vigas estructurales principales, pero puede usarse para componentes auxiliares o placas de conexión con formas particulares.

Ventajas del Conformado en Frío:

• Mejor control dimensional y acabado superficial.
• No requiere hornos ni grandes cantidades de energía para calentamiento.
• Aumento de la resistencia mecánica (límite elástico y resistencia a la tracción) debido al endurecimiento por deformación (work hardening).

Desventajas del Conformado en Frío:

• Aumento de la dureza y disminución de la ductilidad y tenacidad del material en la zona deformada. Esto puede ser crítico y requerir consideración en el diseño, especialmente en aplicaciones sísmicas o con cargas de fatiga.
• Acumulación de tensiones residuales, que pueden causar deformaciones posteriores (p. ej., durante el corte o soldadura) o afectar la resistencia a la corrosión bajo tensión.
• Limitado por la ductilidad del material y el espesor. Radios de curvatura muy pequeños o deformaciones severas pueden causar agrietamiento.
• Requiere fuerzas y equipos más potentes que el conformado en caliente para la misma deformación.

Conformado en Caliente

El conformado en caliente implica deformar el acero a temperaturas elevadas, por encima de su temperatura de recristalización (típicamente entre 900°C y 1250°C para aceros al carbono). A estas temperaturas, el acero es mucho más dúctil y requiere menos fuerza para deformarse.

• Forja (Forging): Aplicación de fuerzas de compresión (mediante martillos o prensas) a un bloque de acero calentado para darle forma. Más común para componentes discretos (nudos, conexiones especiales) que para vigas largas, aunque se pueden forjar secciones.
• Laminación en Caliente (Hot Rolling): Es el proceso primario para producir perfiles estructurales estándar (I, H, C, L), pero también se puede usar de forma controlada para crear secciones especiales o curvaturas graduales en instalaciones especializadas.
• Curvado en Caliente (Hot Bending): Similar al rolado en frío, pero calentando la pieza completa o secciones de ella antes o durante el proceso de curvado. Permite lograr radios de curvatura más pequeños y deformar secciones más gruesas o materiales menos dúctiles en frío. Reduce las tensiones residuales en comparación con el conformado en frío severo. Se utiliza a menudo para curvas de radio pequeño en perfiles pesados.
• Curvado por Inducción en Caliente (Hot Induction Bending): Similar a la versión en frío, pero operando a temperaturas claramente en el rango de conformado en caliente. La zona calentada por inducción se deforma plásticamente con facilidad. Permite un control preciso de la geometría y las propiedades metalúrgicas si se controla adecuadamente el ciclo térmico (calentamiento, tiempo a temperatura, enfriamiento). Es una técnica muy utilizada para curvas de alta calidad en tuberías y perfiles para aplicaciones exigentes.
• Prensado en Caliente (Hot Pressing): Utiliza prensas y matrices calentadas para formar planchas gruesas en geometrías complejas (p. ej., secciones de transición, componentes curvos tridimensionales).

Ventajas del Conformado en Caliente:

• Permite grandes deformaciones y la creación de formas complejas que no son posibles en frío.
• Requiere menos fuerza y potencia de equipo para una deformación dada.
• Refina la estructura granular del acero y puede mejorar la tenacidad si se controla el enfriamiento.
• Reduce o elimina el endurecimiento por deformación y minimiza las tensiones residuales inducidas por la deformación misma (aunque pueden generarse tensiones por enfriamiento no uniforme).

Desventajas del Conformado en Caliente:

• Menor precisión dimensional y peor acabado superficial debido a la formación de cascarilla de óxido (calamina) y a las contracciones durante el enfriamiento.
• Requiere hornos o sistemas de calentamiento (inducción, gas) y consume más energía.
• Posibilidad de cambios metalúrgicos indeseados (crecimiento de grano, descarburación) si el ciclo térmico no se controla adecuadamente.
• Requiere manejo de piezas a alta temperatura, con implicaciones de seguridad y equipamiento.

La elección entre conformado en frío y en caliente para una viga personalizada depende de:

• La severidad de la deformación requerida (radio de curvatura, cambio de forma).
• El espesor y tipo de acero.
• Las tolerancias dimensionales y requisitos de acabado superficial.
• Las propiedades mecánicas finales deseadas (resistencia, ductilidad, tenacidad).
• Las implicaciones de las tensiones residuales y el endurecimiento por deformación.
• La disponibilidad de equipos y la experiencia del fabricante.
• Consideraciones de costo.

Para muchas vigas curvas utilizadas en la construcción civil en Colombia, el rolado en frío es una técnica común y efectiva para radios de curvatura moderados. Sin embargo, para curvas muy cerradas, secciones pesadas o requisitos metalúrgicos específicos, el curvado por inducción (en frío o caliente) o el curvado en caliente pueden ser necesarios. La planificación ad-hoc debe evaluar cuidadosamente estas opciones y seleccionar la más apropiada para la aplicación específica.

Presentamos una comparativa simplificada entre los enfoques de conformado:

Comparativa General: Conformado en Frío vs. Conformado en Caliente para Vigas

Secuenciación de Soldaduras para Minimizar Deformaciones Residuales

La soldadura es inherentemente un proceso que introduce calor de forma localizada y no uniforme en la estructura metálica. A medida que el metal de soldadura y el metal base adyacente se calientan y luego se enfrían, experimentan expansiones y contracciones. Si estas contracciones son restringidas por el resto de la estructura (o por la plantilla de ensamble), se generan tensiones residuales. Estas tensiones, a su vez, pueden causar deformaciones: contracciones longitudinales y transversales, distorsión angular (en uniones en T o de esquina) y pandeo o alabeo en paneles o alas delgadas. En vigas personalizadas, que a menudo son asimétricas, de gran tamaño, o tienen una alta densidad de soldadura (muchos rigidizadores, conexiones complejas), el control de estas deformaciones es un desafío primordial.

Una planificación inadecuada de la soldadura puede resultar en una viga que no cumple las tolerancias dimensionales, que requiere costosas operaciones de enderezado (que a su vez pueden introducir más tensiones) o, en el peor de los casos, que compromete la integridad estructural o el ajuste en obra. La secuenciación de las soldaduras es una de las herramientas más poderosas para gestionar el aporte térmico y mitigar las deformaciones.

Principios de la Secuenciación de Soldadura para Control de Distorsión

No existe una secuencia única que funcione para todas las vigas, ya que depende de la geometría específica, el tamaño, el tipo de juntas y el proceso de soldadura. Sin embargo, hay principios generales que guían la planificación:

• Balancear la Soldadura Alrededor del Eje Neutro: Siempre que sea posible, aplicar soldadura de forma simétrica alrededor del eje neutro de la sección transversal. Por ejemplo, en una viga I armada, alternar la soldadura entre la unión ala-alma superior e inferior puede ayudar a equilibrar las contracciones y reducir la curvatura (camber o sweep).
• Minimizar la Concentración de Calor: Evitar realizar muchas soldaduras en una zona pequeña en un corto período de tiempo. Distribuir la soldadura a lo largo de la viga o permitir que las zonas se enfríen entre pasadas ayuda a disipar el calor y reduce la magnitud de las contracciones localizadas.
• Soldar Hacia el Extremo Libre o Usar Soldadura Discontinua: En componentes largos, comenzar a soldar desde el centro hacia los extremos o desde un extremo fijo hacia uno libre puede permitir que las contracciones ocurran con menos restricción. La soldadura por bloques o intermitente (stitch welding), si es estructuralmente admisible, también reduce el aporte térmico total.
• Usar la Técnica de Retroceso (Back-Stepping): Consiste en realizar cordones cortos en dirección opuesta al avance general de la soldadura. Cada pequeño cordón se contrae sobre metal ya enfriado, reduciendo la acumulación de tensión longitudinal.
• Planificar la Secuencia de Ensamble y Soldadura Conjuntamente: El orden en que se ensamblan y sueldan los componentes (alma, alas, rigidizadores) es crucial. Por ejemplo, soldar los rigidizadores al alma antes de unir el alma a las alas puede ser diferente de soldar los rigidizadores después de formar la sección I. La rigidez de la pieza cambia a medida que se añaden soldaduras.
• Prever la Deformación y Usar Pre-deformación (Precamber/Preset): Basándose en la experiencia o en análisis (como Elementos Finitos), se puede predecir la deformación esperada y aplicar una deformación inicial opuesta en la plantilla o en el ensamble (p. ej., dar una contraflecha a la viga) de modo que la contracción de la soldadura la lleve a la geometría final deseada.
• Controlar los Parámetros de Soldadura: Utilizar el menor aporte térmico (heat input) posible que garantice la calidad de la soldadura (fusión, penetración). Esto implica optimizar la corriente, voltaje, velocidad de avance y seleccionar procesos de bajo aporte térmico si es factible.
• Considerar la Restricción de la Plantilla: Una plantilla muy rígida puede prevenir la deformación durante la soldadura, pero puede generar mayores tensiones residuales internas. Una plantilla con cierta flexibilidad controlada puede permitir alguna deformación que alivie tensiones. A veces, se planifica liberar ciertas sujeciones de la plantilla en etapas específicas del proceso de soldadura.

Estrategias Específicas de Secuenciación para Vigas Armadas

Para vigas armadas (tipo I, H, cajón), algunas estrategias de secuenciación comunes incluyen:

• Vigas I o H Simétricas:
  • Puntear todos los componentes en la plantilla (alma, alas, rigidizadores).
  • Soldar las uniones alma-ala. Una técnica común es usar soldadura por arco sumergido (SAW) si es posible, realizando pasadas alternas en las cuatro juntas (superior interior, superior exterior, inferior interior, inferior exterior) para equilibrar el calor. Se puede avanzar de forma continua o por secciones.
  • Soldar los rigidizadores al alma y/o alas. La secuencia dependerá de si son rigidizadores transversales, longitudinales o de conexión. A menudo se sueldan después de las juntas principales alma-ala, trabajando desde el centro hacia los extremos o alternando lados.
• Vigas Asimétricas o Curvas:
  • La asimetría inherente hace que el equilibrio de la soldadura sea más complejo. La secuencia debe diseñarse para contrarrestar la tendencia natural a la deformación causada por la distribución desigual de masa o rigidez.
  • En vigas curvas, la soldadura tiende a "cerrar" la curva (reducir el radio) debido a la contracción longitudinal en la cara interior. La secuencia puede necesitar enfocarse en soldar primero la cara exterior o usar técnicas de pre-deformación.
  • Puede ser necesario un análisis más detallado (posiblemente mediante simulación por Elementos Finitos) para predecir el comportamiento y diseñar una secuencia óptima.
• Vigas de Gran Tamaño o Paredes Delgadas:
  • El riesgo de pandeo por distorsión térmica es mayor. Se prefieren secuencias que minimicen el calentamiento localizado prolongado.
  • La soldadura intermitente o por bloques es más frecuente.
  • Un control riguroso del aporte térmico es esencial.
  • Puede ser necesario el uso de rigidización temporal adicional durante la soldadura.

La documentación de la secuencia de soldadura debe ser clara y formar parte del plan de fabricación. Los soldadores deben ser capacitados y seguir la secuencia prescrita. A menudo, la secuencia se marca directamente sobre la pieza o se indica en planos de taller detallados.

A continuación, se presentan algunas estrategias de secuenciación y su propósito principal:

Estrategias de Secuenciación de Soldadura y Control de Deformación

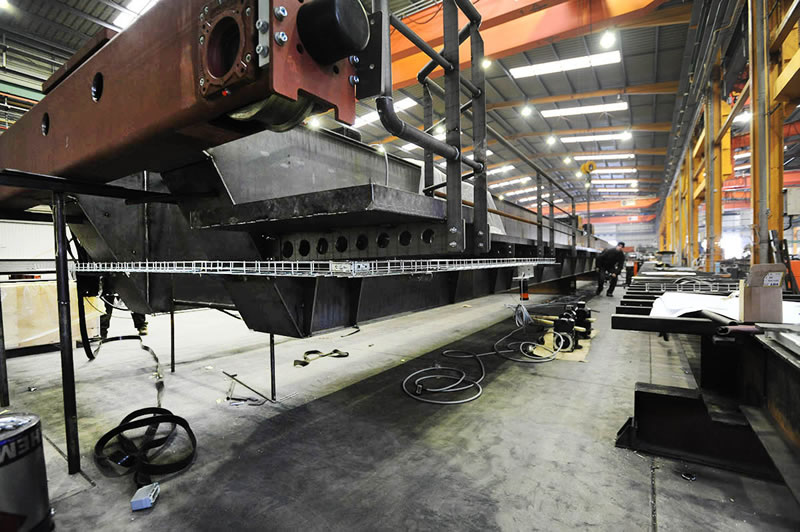

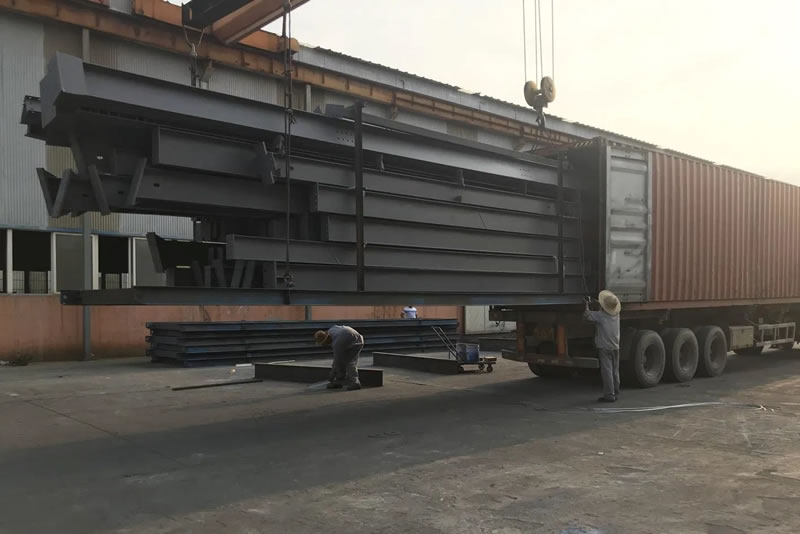

Estrategias de Manipulación y Volteo para Piezas Pesadas o de Geometría Inestable

Las vigas personalizadas a medida, especialmente las diseñadas para grandes luces, cargas pesadas o geometrías complejas, pueden alcanzar dimensiones y pesos considerables. Una viga de puente, una cercha principal de cubierta o un componente estructural para la industria pesada pueden pesar varias toneladas y medir decenas de metros. Además, durante las diferentes etapas de fabricación (corte, ensamble, soldadura, limpieza, pintura), la pieza puede ser geométricamente inestable si no está completamente ensamblada o si su centro de gravedad está desplazado.

La manipulación segura y eficiente de estas piezas dentro del taller es un aspecto logístico y de seguridad crítico que debe ser cuidadosamente planificado. Esto incluye levantar, mover, rotar (voltear) y posicionar la viga o sus subconjuntos.

Planificación de la Manipulación

La planificación ad-hoc debe contemplar desde el inicio cómo se moverá la pieza a través de las diferentes estaciones de trabajo. Esto implica:

• Estimación del Peso y Centro de Gravedad: Calcular el peso de la viga en sus diferentes etapas de ensamble y estimar la ubicación de su centro de gravedad. Esto es crucial para seleccionar el equipo de elevación adecuado y diseñar los puntos de izaje.
• Identificación de Puntos de Izaje: Determinar puntos estructuralmente adecuados en la viga para conectar eslingas, grilletes u otros dispositivos de elevación. Estos puntos deben ser capaces de soportar la carga sin dañar la pieza ni crear riesgos. A menudo se diseñan orejetas de izaje temporales que se sueldan a la viga y se retiran al final del proceso.
• Selección del Equipo de Elevación: Elegir los equipos apropiados en función del peso, tamaño, altura de elevación requerida y recorrido dentro del taller. Las opciones comunes incluyen:
  • Puentes Grúa (Overhead Cranes): Ideales para movimientos longitudinales y transversales en grandes áreas de taller. Disponibles en diversas capacidades. Requieren altura libre suficiente.
  • Grúas Pórtico (Gantry Cranes): Similares a los puentes grúa pero sobre rieles en el suelo, útiles si la estructura del edificio no soporta un puente grúa.
  • Grúas Pluma o Bandera (Jib Cranes): Proporcionan cobertura de elevación en un área circular limitada alrededor de una columna o pared. Útiles para estaciones de trabajo específicas.
  • Manipuladores y Balancines de Carga: Equipos especializados que ayudan a equilibrar y rotar cargas de forma controlada.
  • Carretillas Elevadoras (Forklifts): Útiles para mover componentes más pequeños o materias primas, pero limitadas en capacidad y alcance para vigas grandes.
  • Sistemas de Rodillos o Carros de Transferencia: Para mover piezas muy pesadas a nivel del suelo entre estaciones o bahías.
• Diseño de Dispositivos de Volteo: Para soldar o trabajar en diferentes caras de la viga, a menudo es necesario rotarla 180° o 90°. Esto puede hacerse cuidadosamente con puentes grúa y eslingas, pero es más seguro y controlado utilizando dispositivos específicos como:
  • Posicionadores de Soldadura: Mesas o mandriles giratorios que sujetan la pieza y permiten rotarla a la posición óptima para soldadura. Más comunes para piezas pequeñas o medianas.
  • Viradores de Rodillos (Turning Rolls): Conjuntos de rodillos motorizados sobre los que se apoya una pieza cilíndrica o prismática larga, permitiendo su rotación controlada. Ideal para vigas cajón o secciones tubulares.
  • Marcos o Cunas de Volteo (Turning Frames/Cradles): Estructuras diseñadas a medida que soportan la viga y permiten voltearla utilizando grúas o sistemas hidráulicos integrados. Esenciales para vigas I o H muy grandes y pesadas, asegurando una rotación estable y controlada.
• Plan de Izaje (Lifting Plan): Para maniobras críticas (piezas muy pesadas, volteos complejos, espacios reducidos), se debe desarrollar un plan de izaje detallado que especifique el equipo a usar, la configuración de las eslingas, los puntos de anclaje, la secuencia de la maniobra, las responsabilidades del personal y las medidas de seguridad.
• Consideraciones de Seguridad: La manipulación de cargas pesadas es una actividad de alto riesgo. La planificación debe incluir la capacitación del personal (operadores de grúa, aparejadores), la inspección regular de equipos y accesorios de izaje, la delimitación de áreas de trabajo, y el cumplimiento estricto de normativas de seguridad (como las establecidas en Colombia por el Ministerio de Trabajo).

Ejecución de Maniobras de Manipulación y Volteo

La ejecución requiere personal calificado y una supervisión atenta. Aspectos clave durante la ejecución:

• Verificación de Carga y Equipo: Confirmar que el peso de la pieza no exceda la capacidad nominal del equipo de elevación y los accesorios (eslingas, grilletes).
• Uso de Eslingas Adecuadas: Seleccionar el tipo (cadena, cable de acero, sintéticas), longitud y configuración de eslingas apropiada para la carga, asegurando que el ángulo entre las eslingas no sea demasiado pequeño (lo que incrementaría la tensión). Proteger las eslingas de bordes afilados en la viga.
• Comunicación Clara: Utilizar señales manuales estandarizadas o comunicación por radio entre el operador de la grúa y el aparejador que guía la carga.
• Movimientos Lentos y Controlados: Evitar movimientos bruscos, balanceos excesivos o giros rápidos.
• Asegurar la Estabilidad Durante el Volteo: Al rotar una viga, su centro de gravedad se desplaza. Es fundamental que la maniobra se realice de forma que la pieza permanezca estable en todo momento. Los marcos de volteo proporcionan el método más seguro para piezas grandes. Si se usan grúas, a menudo se requieren dos grúas operando en conjunto o técnicas de eslingado especiales.
• Despejar el Área: Asegurarse de que no haya personal innecesario en la trayectoria de la carga o debajo de ella.

La planificación y ejecución adecuadas de la manipulación y el volteo no solo garantizan la seguridad, sino que también optimizan el flujo de trabajo, permitiendo que las operaciones de soldadura, inspección y acabado se realicen en las posiciones más eficientes y ergonómicas.

A continuación, una tabla que resume algunos equipos y consideraciones para la manipulación:

Equipos y Consideraciones para Manipulación de Vigas Pesadas/Inestables

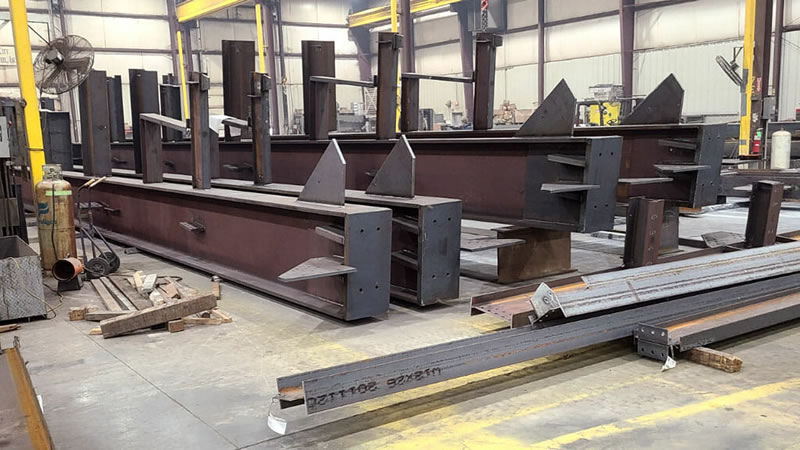

Adaptación de Estaciones de Trabajo y Flujo de Materiales para Fabricación No Seriada

Un taller optimizado para la producción en masa de elementos estándar suele tener un flujo de materiales lineal y estaciones de trabajo fijas y especializadas. Sin embargo, la fabricación ad-hoc de vigas personalizadas exige un enfoque mucho más flexible y adaptable en la disposición del taller (layout) y la gestión del flujo de materiales.

La variabilidad inherente a cada proyecto (diferentes tamaños, formas, pesos, secuencias de proceso) significa que una disposición rígida sería ineficiente y podría crear cuellos de botella. En cambio, el taller debe estar configurado para acomodar la diversidad.

Flexibilidad en la Disposición del Taller (Layout)

• Áreas de Trabajo Multifuncionales: En lugar de líneas dedicadas, se favorecen áreas amplias y despejadas que puedan configurarse según las necesidades del proyecto actual. Una misma área podría usarse para ensamble, soldadura o incluso pre-montaje de estructuras más grandes.
• Ubicación Estratégica de Equipos Clave: Máquinas grandes y fijas (prensas plegadoras, máquinas de corte CNC, granalladoras) deben ubicarse de manera que minimicen los recorridos largos de piezas pesadas. Los equipos móviles o más pequeños (máquinas de soldar, equipos de oxicorte manual) deben poder llevarse fácilmente a la pieza.
• Espacios Amplios para Manipulación y Almacenamiento Intermedio: Se necesita espacio suficiente no solo para trabajar en las vigas, sino también para moverlas y voltearlas de forma segura, y para almacenar temporalmente componentes o subconjuntos entre operaciones. Esto es vital en ciudades como Bogotá, donde el espacio industrial puede ser un bien preciado.
• Diseño Modular o Reconfigurable: Uso de bancadas de trabajo móviles, plantillas ajustables, sistemas de posicionamiento flexibles que permitan adaptar rápidamente una estación de trabajo a las dimensiones y forma de la viga actual.
• Zonas Dedicadas para Procesos Especiales: Aunque se busca flexibilidad, ciertos procesos pueden requerir zonas dedicadas por razones de seguridad, ambientales o de control de calidad (p. ej., cabinas de pintura, áreas de ensayos no destructivos, zonas de calentamiento para conformado en caliente).

Gestión Adaptativa del Flujo de Materiales

El flujo de materiales en un entorno ad-hoc no sigue una ruta fija. Cada viga puede requerir una secuencia diferente de operaciones y, por lo tanto, un camino distinto a través del taller.

• Planificación Individualizada del Flujo: Para cada viga o proyecto, se debe trazar la ruta óptima de los materiales (desde la recepción de materia prima hasta el despacho del producto final), identificando las estaciones de trabajo involucradas y la secuencia de movimientos.
• Sistemas de Transporte Flexibles: Dependencia de equipos de manipulación versátiles (puentes grúa, carretillas, carros de transferencia) en lugar de transportadores fijos. La capacidad de mover piezas grandes en múltiples direcciones es clave.
• Seguimiento y Localización de Piezas: Implementar sistemas (manuales o digitales) para saber en qué etapa del proceso y en qué lugar físico del taller se encuentra cada componente o viga en todo momento. Esto es vital para la coordinación y la planificación diaria.
• Almacenamiento Intermedio Estratégico: Designar áreas de almacenamiento temporal (buffers) cerca de las estaciones de trabajo para minimizar los tiempos de espera y los movimientos innecesarios, pero sin congestionar las áreas de producción.
• Coordinación Logística Interna: Una comunicación fluida entre planificación, supervisión y operarios de manipulación es esencial para asegurar que las piezas se muevan al lugar correcto en el momento adecuado, evitando retrasos y conflictos de espacio.

Adaptar el taller y el flujo de materiales requiere una mentalidad de flexibilidad y una inversión en equipos versátiles y espacios bien organizados. Permite manejar la complejidad inherente a la fabricación de vigas únicas y responder eficientemente a los requisitos cambiantes de cada proyecto.

La siguiente tabla ilustra algunas adaptaciones clave para talleres ad-hoc:

Adaptaciones del Taller y Flujo para Fabricación Ad-Hoc de Vigas

Implementación de Mediciones Intermedias Durante el Proceso

En la fabricación ad-hoc, donde no se puede depender de la repetibilidad estadística de un proceso de producción en masa para garantizar la conformidad, las mediciones intermedias se convierten en una herramienta fundamental de control de calidad. Esperar hasta la inspección final para verificar las dimensiones y la geometría de una viga compleja y costosa es arriesgado. Cualquier desviación detectada al final puede ser muy difícil o imposible de corregir, o requerir retrabajos extensos y costosos.

Las mediciones intermedias consisten en verificar dimensiones críticas en puntos clave del proceso de fabricación, antes de que las operaciones posteriores dificulten el acceso o "consoliden" posibles errores.

¿Por Qué Realizar Mediciones Intermedias?

• Detección Temprana de Desviaciones: Identificar errores dimensionales o geométricos (p. ej., un ángulo incorrecto, una longitud fuera de tolerancia, una deformación excesiva) lo antes posible, cuando la corrección es más sencilla y menos costosa.
• Validación de Etapas Críticas: Asegurar que una operación clave (como el corte de piezas complejas, el ensamble en la plantilla o el resultado de una secuencia de soldadura) ha cumplido las especificaciones antes de proceder a la siguiente etapa.
• Prevención de Acumulación de Errores: Evitar que pequeñas desviaciones en etapas tempranas se sumen y resulten en un error significativo en la pieza final.
• Retroalimentación para el Proceso: Los datos de las mediciones intermedias pueden usarse para ajustar parámetros de proceso (p. ej., configuraciones de máquinas de corte, parámetros de soldadura, ajustes en plantillas) y mejorar el control en tiempo real.
• Reducción de Retrabajos y Desperdicios: Corregir problemas a tiempo minimiza la necesidad de retrabajos complejos, el desperdicio de material y los retrasos en el cronograma.

¿Qué y Cuándo Medir?

La selección de qué medir y en qué puntos del proceso depende de la complejidad de la viga y de los riesgos identificados en la planificación. Algunos ejemplos comunes incluyen:

• Después del Corte: Verificar dimensiones críticas de las piezas individuales (longitud, ancho, ángulos, diámetros de agujeros, perfiles de corte en curvas), especialmente en componentes con geometrías complejas o tolerancias ajustadas.
• Durante el Ensamble en Plantilla: Medir la posición relativa de los componentes (alma respecto a alas, ubicación de rigidizadores, alineación de placas de conexión) antes del punteado o soldadura definitiva. Verificar dimensiones generales del ensamble mientras está sujeto en la plantilla.
• Después del Punteado y Antes de Soldadura Definitiva: Realizar una verificación dimensional clave para confirmar que el ensamble preliminar es correcto antes de aplicar grandes cantidades de soldadura.
• Después de Secuencias de Soldadura Críticas: Medir posibles deformaciones (curvatura, alabeo, distorsión angular) después de completar soldaduras significativas, para evaluar la efectividad de la secuencia y determinar si se requieren ajustes o correcciones.
• Antes y Después de Operaciones de Enderezado: Medir la deformación antes del enderezado para planificar la corrección, y después para verificar que se han alcanzado las tolerancias.
• Antes de Operaciones de Maquinado: Verificar que hay suficiente material y que la pieza está correctamente posicionada antes de iniciar operaciones de mecanizado de precisión (p. ej., fresado de caras de placas de conexión).
• Después del Maquinado: Comprobar las dimensiones finales de las superficies mecanizadas.

Técnicas y Herramientas de Medición

La elección de la herramienta de medición depende de la dimensión a verificar, la precisión requerida y la accesibilidad.

• Instrumentos Manuales: Cintas métricas de precisión, calibradores (pie de rey), micrómetros, goniómetros (medidores de ángulos), niveles, plomadas, reglas y escuadras metálicas. Son versátiles y relativamente económicos, pero requieren habilidad y pueden ser lentos para geometrías complejas.
• Plantillas y Galgas de Verificación: Plantillas diseñadas específicamente para comprobar perfiles, contornos o posiciones relativas de forma rápida (pasa/no pasa).
• Tecnología de Medición Óptica y Láser:
  • Teodolitos y Estaciones Totales: Instrumentos topográficos adaptados para mediciones industriales de alta precisión en grandes distancias. Ideales para verificar alineaciones, dimensiones generales y coordenadas 3D de puntos clave en vigas muy grandes.
  • Rastreadores Láser (Laser Trackers): Sistemas portátiles que miden coordenadas 3D de un reflector con muy alta precisión. Permiten digitalizar la geometría completa de la viga y compararla con el modelo CAD. Muy útiles para formas complejas y tolerancias estrictas.
  • Brazos de Medición Portátiles (Portable Measuring Arms): Brazos articulados con un palpador o escáner en el extremo, que permiten medir coordenadas 3D en un volumen de trabajo definido. Versátiles para medir características diversas.
  • Escáneres 3D (Láser o Luz Estructurada): Capturan nubes de puntos de la superficie de la pieza, permitiendo una comparación completa con el modelo CAD y la detección de desviaciones en toda la geometría.

La implementación de tecnologías de medición avanzadas, aunque representa una inversión inicial, puede ser muy rentable en la fabricación ad-hoc al mejorar la precisión, reducir tiempos de inspección y proporcionar una documentación de calidad mucho más completa, algo valorado en proyectos de alta especificación en Colombia.

Definición de Puntos de Control (Hold Points) en el Proceso Ad-Hoc

Complementario a las mediciones intermedias, la definición de "Puntos de Control" o "Hold Points" es una práctica formal dentro del sistema de gestión de calidad para la fabricación ad-hoc. Un punto de control es una etapa específica del proceso de fabricación en la cual no se puede continuar con el trabajo hasta que se haya realizado una verificación o inspección predefinida y se haya obtenido la aprobación formal para proceder.

Estos puntos actúan como "compuertas de calidad" que aseguran que los requisitos críticos se han cumplido antes de invertir más tiempo y recursos en etapas posteriores.

Propósito de los Puntos de Control

• Asegurar la Conformidad en Etapas Críticas: Garantizar que aspectos fundamentales (dimensiones clave, preparación de juntas, calidad de soldaduras específicas, etc.) cumplen con los requisitos antes de continuar.
• Prevenir la Propagación de No Conformidades: Evitar que un defecto o desviación pase a la siguiente etapa, donde podría ser más difícil de detectar o corregir, o incluso quedar oculto.
• Proporcionar Puntos Formales de Verificación: Establecer momentos claros en el proceso donde el personal de calidad (interno o del cliente/tercera parte) debe intervenir para realizar inspecciones específicas.
• Facilitar la Trazabilidad y Documentación: Generar registros formales de las verificaciones realizadas en cada punto de control, lo que mejora la trazabilidad del proceso y la evidencia de conformidad.
• Involucrar al Cliente o Inspector Externo (si aplica): Algunos puntos de control pueden requerir la presencia o aprobación de representantes del cliente o de una entidad inspectora externa, según lo estipulado en el contrato o especificaciones del proyecto.

¿Cómo se Definen los Puntos de Control?

La identificación de los puntos de control se realiza durante la fase de planificación de la fabricación, a menudo como parte del desarrollo del Plan de Puntos de Inspección y Ensayo (PPIE) o Inspection and Test Plan (ITP). La selección se basa en:

• Criticidad de la Operación: Etapas que tienen un impacto significativo en la calidad final, la seguridad o el rendimiento de la viga.
• Riesgo de No Conformidad: Operaciones donde existe una mayor probabilidad de que ocurran desviaciones o defectos.
• Imposibilidad de Verificación Posterior: Características que no podrán ser inspeccionadas adecuadamente una vez que se realicen operaciones posteriores (p. ej., la raíz de una soldadura de penetración completa antes de rellenar la junta).
• Requisitos Contractuales o Normativos: Especificaciones del cliente, códigos de diseño (como AISC, AWS en el contexto internacional, o NSR-10 en Colombia) o normativas que exijan inspecciones específicas en ciertas etapas.
• Experiencia Previa: Lecciones aprendidas de proyectos anteriores que indiquen puntos problemáticos comunes.

Ejemplos de Puntos de Control Típicos en Fabricación de Vigas Ad-Hoc

• Recepción de Materiales: Verificación de certificados de calidad y dimensiones de la materia prima antes de liberarla para producción. (Puede ser un punto de revisión documental más que un 'hold point' físico).
• Después del Corte y Preparación de Juntas: Inspección dimensional de piezas críticas y verificación de la preparación de bordes para soldadura (biseles, limpieza) antes del ensamble.
• Después del Ensamble y Punteado (Fit-up): Inspección dimensional del ensamble completo en la plantilla, verificación de alineaciones y gaps en las juntas antes de la soldadura definitiva. Este es a menudo un 'hold point' crítico.
• Después de la Soldadura de Raíz (en soldaduras críticas): Inspección visual (y a veces END) de la pasada de raíz antes de continuar con el relleno.
• Antes de Tratamientos Térmicos (si aplican): Verificación de que la pieza está lista y correctamente preparada para el tratamiento térmico post-soldadura (PWHT).
• Después de Soldaduras Críticas Completas: Realización de Ensayos No Destructivos (END) especificados (Visual, Partículas Magnéticas, Líquidos Penetrantes, Ultrasonido, Radiografía) antes de proceder con operaciones que dificulten el acceso (p. ej., pintura).
• Después del Enderezado (si aplica): Verificación dimensional final para asegurar que la viga está dentro de tolerancias geométricas.
• Antes de la Aplicación de Recubrimientos: Inspección de la preparación de superficie (limpieza, perfil de anclaje) y aprobación para iniciar la pintura.
• Inspección Final: Verificación completa de dimensiones, soldaduras, acabados y marcado antes del despacho. Este es el último 'hold point' antes de la liberación del producto.

Cada punto de control debe estar claramente definido en el plan de fabricación, especificando qué se debe inspeccionar, los criterios de aceptación, el método de inspección, quién es responsable de realizarla y quién debe dar la aprobación para continuar. La gestión rigurosa de los puntos de control es esencial para asegurar la calidad en la fabricación única y compleja de vigas personalizadas a medida.

Nivel de Colaboración Requerido entre Ingeniería, Planificación y Operarios

La ejecución exitosa de la fabricación ad-hoc de vigas personalizadas a medida no depende únicamente de la tecnología o los procesos individuales, sino de manera muy significativa del nivel y la calidad de la colaboración entre los diferentes actores involucrados: ingeniería de diseño (a menudo externa), ingeniería de fabricación (interna), planificación de la producción, supervisores de taller y los operarios calificados (soldadores, armadores, operadores de máquinas).

A diferencia de la producción seriada, donde los roles pueden estar más compartimentados y los procesos altamente estandarizados, la fabricación ad-hoc requiere una interacción constante, una comunicación fluida y una resolución conjunta de problemas a lo largo de todo el ciclo de fabricación.

Interconexión de Roles y Responsabilidades

• Ingeniería de Diseño (Externa o Interna): Proporciona los planos, especificaciones y requisitos fundamentales de la viga. En un entorno ad-hoc, es vital que estén disponibles para consultas y aclaraciones durante la fabricación, ya que pueden surgir imprevistos o necesitarse interpretaciones detalladas.
• Ingeniería de Fabricación (Ingeniería de Planta/Procesos): Actúa como puente entre el diseño y la producción. Interpretan los planos, desarrollan los procesos detallados de fabricación (incluyendo secuencias, selección de técnicas, diseño de plantillas), generan planos de taller y definen los parámetros operativos. Deben comprender profundamente tanto la intención del diseño como las capacidades y limitaciones del taller.
• Planificación de la Producción: Traduce el plan de fabricación en un cronograma de trabajo, asigna recursos (personal, máquinas, materiales), gestiona el flujo de materiales y coordina las diferentes etapas del proceso. En ad-hoc, esta planificación debe ser dinámica y capaz de ajustarse a medida que avanza el proyecto y surgen posibles contratiempos.
• Supervisión de Taller: Dirige y supervisa la ejecución del trabajo en el taller, asegurando que se sigan los procedimientos, se cumplan las normas de seguridad y se alcancen los objetivos de calidad y producción. Son el enlace directo con los operarios y juegan un papel clave en la resolución de problemas prácticos en tiempo real.
• Operarios Calificados (Soldadores, Armadores, Operadores CNC, etc.): Ejecutan las tareas físicas de fabricación. Su habilidad, experiencia y atención al detalle son cruciales. En la fabricación ad-hoc, su capacidad para interpretar planos de taller complejos, operar equipos versátiles, adaptarse a geometrías no estándar y retroalimentar sobre dificultades prácticas es invaluable.
• Control de Calidad: Realiza las inspecciones y ensayos (intermedios y finales) para verificar la conformidad con las especificaciones y gestiona los puntos de control. Deben trabajar en estrecha colaboración con producción para integrar las actividades de inspección sin causar demoras innecesarias.

Mecanismos y Momentos Clave de Colaboración

La colaboración efectiva no ocurre por casualidad; debe ser fomentada y estructurada a través de diversos mecanismos:

• Reuniones de Lanzamiento del Proyecto (Kick-off Meeting): Reunión inicial que involucra a representantes clave de todos los departamentos (ingeniería, planificación, producción, calidad) para revisar los requisitos del proyecto, discutir los desafíos potenciales, aclarar dudas sobre los planos y establecer un entendimiento común del plan de fabricación.
• Revisiones de Constructibilidad (Constructability Reviews): Interacción temprana entre ingeniería de diseño y fabricación para asegurar que el diseño propuesto sea fabricable de manera eficiente y económica con los medios disponibles. Esto puede llevar a ajustes en el diseño que faciliten la producción sin comprometer la integridad estructural.
• Desarrollo Conjunto de Planes de Fabricación: Involucrar a supervisores y operarios experimentados en la definición de secuencias de ensamble, soldadura y manipulación puede aportar perspectivas prácticas valiosas y mejorar la viabilidad de los planes.
• Comunicación Continua Durante la Fabricación: Establecer canales de comunicación abiertos y directos para que los operarios puedan plantear dudas o problemas a los supervisores o ingenieros de planta rápidamente. Las reuniones diarias de producción (toolbox talks) pueden ser un foro para discutir el progreso y los desafíos inmediatos.
• Resolución Conjunta de Problemas: Cuando surgen desviaciones o dificultades inesperadas (p. ej., una deformación mayor a la prevista, un problema de ajuste entre piezas, una dificultad de acceso para soldar), formar equipos multidisciplinarios para analizar la causa raíz y desarrollar soluciones prácticas y técnicamente sólidas.
• Retroalimentación del Taller a Ingeniería y Planificación: Crear un sistema para que los operarios y supervisores puedan documentar y comunicar observaciones, dificultades encontradas y sugerencias de mejora. Esta retroalimentación es vital para el aprendizaje organizacional y la optimización de futuros proyectos ad-hoc.
• Uso de Herramientas Visuales y Digitales: Planos de taller claros y detallados, modelos 3D interactivos (que pueden visualizarse en estaciones en el taller), fotografías del progreso, y plataformas digitales de gestión de proyectos pueden facilitar la comunicación y el entendimiento compartido.

Beneficios de una Colaboración Sólida

Un alto nivel de colaboración en la fabricación ad-hoc de vigas personalizadas, como las que se requieren en proyectos singulares en Bogotá y otras regiones de Colombia, genera beneficios tangibles:

• Mejor Calidad del Producto Final: Al asegurar una comprensión compartida de los requisitos y permitir la resolución proactiva de problemas.
• Mayor Eficiencia y Reducción de Costos: Al minimizar errores, retrabajos y tiempos muertos debidos a malentendidos o planificación deficiente.
• Mayor Flexibilidad y Capacidad de Adaptación: Permite responder de manera más ágil a los imprevistos inherentes a la fabricación de piezas únicas.
• Mejora de la Seguridad: Al asegurar que los procedimientos de manipulación y trabajo sean bien comprendidos y coordinados.
• Desarrollo del Conocimiento y Habilidades: Fomenta el aprendizaje cruzado entre diferentes roles y la acumulación de experiencia colectiva en la gestión de proyectos complejos.
• Mayor Satisfacción del Cliente: Al entregar un producto que cumple con especificaciones complejas, dentro del plazo y presupuesto acordados.

La fabricación ad-hoc no es simplemente una cuestión de tener las máquinas adecuadas; es fundamentalmente un proceso intensivo en conocimiento y colaboración, donde la integración efectiva del equipo humano es tan importante como la precisión de las herramientas.

La siguiente tabla resume la importancia de la interacción entre los roles clave:

Interacciones Cruciales en la Colaboración para Fabricación Ad-Hoc

La inversión en fomentar una cultura de colaboración, apoyada por procesos claros y herramientas adecuadas, es un factor determinante para el éxito sostenido en el nicho especializado de la fabricación ad-hoc de vigas metálicas personalizadas para proyectos especiales. Supera los desafíos técnicos mediante la inteligencia colectiva y la coordinación del equipo humano.
